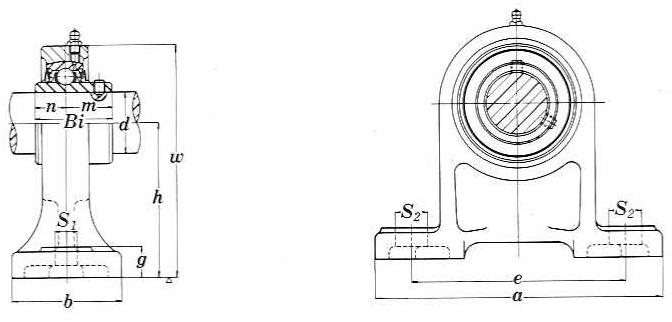

| Unit No. | Shaft Dai. | Dimensions (mm) | Bolt
Used |
Bearing
No. |
Housing
No. |
Weight
(kgf) |
||||||||||||
| d | ||||||||||||||||||
| (mm) | (in.) | h | a | e | b | S2 | S1 | g | w | Bi | n | m | ||||||
| (mm) | (in.) | |||||||||||||||||
| UCPH201 | 12 | ¡@ | 70 | 127 | 95 | 40 | 19 | 13 | 15 | 101 | 31.0 | 12.7 | 18.3 | 10 | 3/8 | UC201 | PH204 | 0.96 |
| UCPH201-8 | ¡@ | 1/2 | UC201-8 | |||||||||||||||
| UCPH202 | 15 | ¡@ | UC202 | |||||||||||||||
| UCPH202-10 | ¡@ | 5/8 | UC202-10 | |||||||||||||||
| UCPH203 | 17 | ¡@ | UC203 | |||||||||||||||
| UCPH204 | 20 | ¡@ | UC204 | |||||||||||||||
| UCPH204-12 | ¡@ | 3/4 | UC204-12 | |||||||||||||||
| UCPH 205 | 25 | ¡@ | 80 | 140 | 105 | 50 | 19 | 13 | 16 | 114 | 34.1 | 14.3 | 19.8 | 10 | 3/8 | UC205 | PH205 | 1.2 |
| UCPH205-14 | ¡@ | 7/8 | UC205-14 | |||||||||||||||
| UCPH205-16 | ¡@ | 1 | UC205-16 | |||||||||||||||
| UCPH206 | 30 | ¡@ | 90 | 165 | 121 | 50 | 21 | 17 | 18 | 130 | 38.1 | 15.9 | 22.2 | 14 | 1/2 | UC206 | PH206 | 1.6 |
| UCPH206-18 | ¡@ | 11/8 | UC206-18 | |||||||||||||||
| UCPH207 | 35 | ¡@ | 95 | 167 | 127 | 60 | 21 | 17 | 18 | 140 | 42.9 | 17.5 | 25.4 | 14 | 1/2 | UC207 | PH207 | 2.0 |
| UCPH207-20 | ¡@ | 11/4 | UC207-20 | |||||||||||||||
| UCPH207-22 | ¡@ | 13/8 | UC207-22 | |||||||||||||||
| UCPH208 | 40 | ¡@ | 100 | 184 | 137 | 70 | 21 | 17 | 20 | 150 | 49.2 | 19.0 | 30.2 | 14 | 1/2 | UC208 | PH208 | 2.7 |
| UCPH208-24 | ¡@ | 11/2 | UC208-24 | |||||||||||||||
| UCPH209 | 45 | ¡@ | 105 | 190 | 146 | 70 | 21 | 17 | 20 | 158 | 49.2 | 19.0 | 30.2 | 14 | 1/2 | UC209 | PH209 | 3.0 |
| UCPH209-26 | ¡@ | 15/8 | UC209-26 | |||||||||||||||
| UCPH209-28 | ¡@ | 13/4 | UC209-28 | |||||||||||||||
| UCPH210 | 50 | ¡@ | 110 | 206 | 159 | 70 | 22 | 20 | 22 | 165 | 51.6 | 19.0 | 32.6 | 16 | 5/8 | UC210 | PH210 | 3.5 |
| UCPH210-30 | ¡@ | 17/8 | UC210-30 | |||||||||||||||
