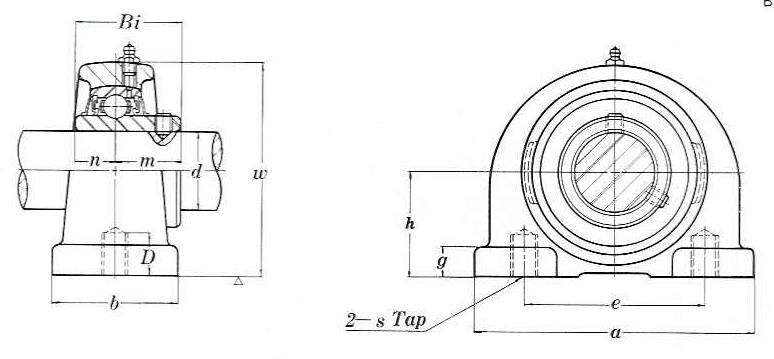

| Unit No. | Shaft Dai. | Dimensions (mm) | Bolt
Used |
Bearing
No. |
Housing
No. |
Weight
(kgf) |
||||||||||||
| d | ||||||||||||||||||
| (mm) | (in.) | h | a | e | b | s | g | w | D | Bi | n | m | ||||||
| (mm) | (in.) | |||||||||||||||||
| UCPA201 | 12 | ¡@ | 30.2 | 76 | 52 | 40 | 10 | 11 | 62 | 13 | 31.0 | 12.7 | 18.3 | 10 | 3/8 | UC201 | PA204 | 0.64 |
| UCPA201-8 | ¡@ | 1/2 | UC201-8 | |||||||||||||||
| UCPA202 | 15 | ¡@ | UC202 | |||||||||||||||
| UCPA202-10 | ¡@ | 5/8 | UC202-10 | |||||||||||||||
| UCPA203 | 17 | ¡@ | UC203 | |||||||||||||||
| UCPA204 | 20 | ¡@ | UC204 | |||||||||||||||
| UCPA204-12 | ¡@ | 3/4 | UC204-12 | |||||||||||||||
| UCPA205 | 25 | ¡@ | 36.5 | 84 | 56 | 45 | 10 | 12 | 72 | 13 | 34.1 | 14.3 | 19.8 | 10 | 3/8 | UC205 | PA205 | 0.83 |
| UCPA205-14 | ¡@ | 7/8 | UC205-14 | |||||||||||||||
| UCPA205-16 | ¡@ | 1 | UC205-16 | |||||||||||||||
| UCPA206 | 30 | ¡@ | 42.9 | 94 | 66 | 50 | 14 | 12 | 84 | 18 | 38.1 | 15.9 | 22.2 | 14 | 1/2 | UC206 | PA206 | 1.2 |
| UCPA206-18 | ¡@ | 11/8 | UC206-18 | |||||||||||||||
| UCPA207 | 35 | ¡@ | 47.6 | 110 | 80 | 55 | 14 | 13 | 95 | 20 | 42.9 | 17.5 | 25.4 | 14 | 1/2 | UC207 | PA207 | 1.7 |
| UCPA207-20 | ¡@ | 11/4 | UC207-20 | |||||||||||||||
| UCPA207-22 | ¡@ | 13/8 | UC207-22 | |||||||||||||||
| UCPA208 | 40 | ¡@ | 49.2 | 116 | 84 | 58 | 14 | 13 | 100 | 20 | 49.2 | 19.0 | 30.2 | 14 | 1/2 | UC208 | PA208 | 2.0 |
| UCPA208-24 | ¡@ | 11/2 | UC208-24 | |||||||||||||||
| UCPA209 | 45 | ¡@ | 54.2 | 120 | 90 | 60 | 14 | 13 | 108 | 25 | 49.2 | 19.0 | 30.2 | 14 | 1/2 | UC209 | PA209 | 2.2 |
| UCPA209-26 | ¡@ | 15/8 | UC209-26 | |||||||||||||||
| UCPA209-28 | ¡@ | 13/4 | UC209-28 | |||||||||||||||
| UCPA210 | 50 | ¡@ | 57.2 | 130 | 94 | 64 | 16 | 14 | 116 | 25 | 51.6 | 19.0 | 32.6 | 16 | 5/8 | UC210 | PA210 | 2.8 |
| UCPA210-30 | ¡@ | 17/8 | UC210-30 | |||||||||||||||
